一：產品特點
剛體滑觸線優點：適用于異常高溫等惡劣環境的滑接輸電裝置，產品重量輕，維修方便，安裝空間?。唤佑|性能良好，無拉弧現象；壽命長；接觸電阻小。
應用領域：煉鋼廠、鑄造廠、煉焦等高溫作業及港口、造船業等。

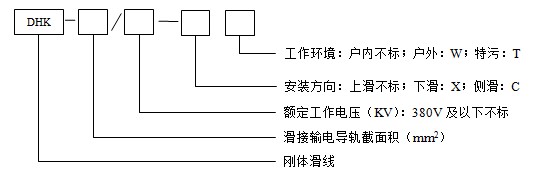

二：剛體滑觸線型號、規格

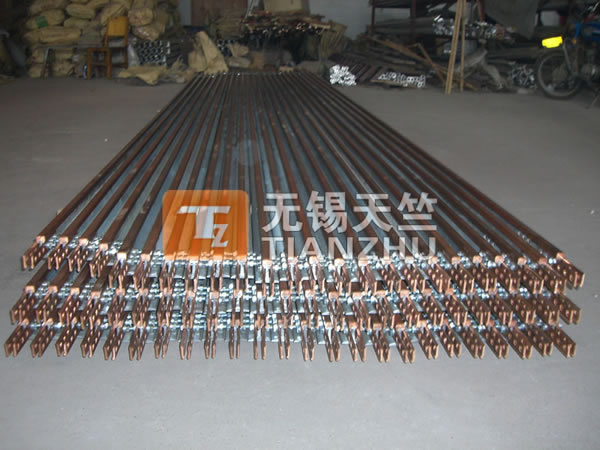

a. 剛體滑線

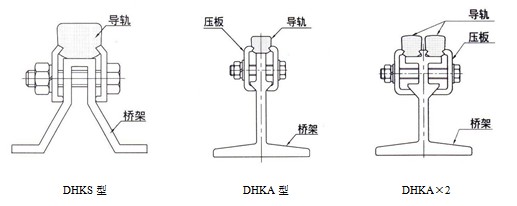

1） 拼裝式剛體滑線（DHK型）
注：根據橋架材質不同：鋼制橋架（DHKS）和鋁制橋架（DHKA）

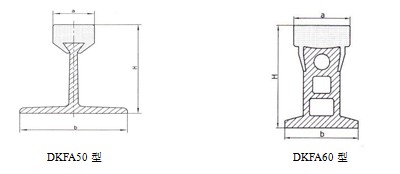

2） 銅鋁復合滑線（DKFA型）

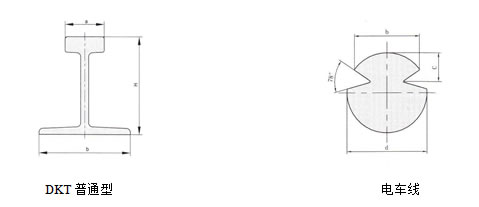

3）一體式滑線（DKT型）
b. 集電器

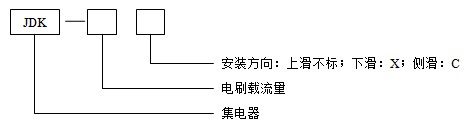

㈠電刷載流量：300A、400A、600A、1000A
㈡安裝方向：上滑不標 ；下滑：X ；側滑：C
㈢集 電 器： 剛體滑線用集電器
三：剛體滑觸線主要技術參數
| 序號 | 類別 | 指標值 |
| 1 | 安全海拔高度 | ≤2000米 |
| 2 | 安裝等級 | III級 |
| 3 | 周圍環境溫度 | -45℃~+150℃ |
| 4 | 周圍環境濕度 | ≤95% |
| 5 | 污染等級 | 4級 |
| 6 | 短時耐受電流 | 20倍額定電流 1s |
| 7 | 化學腐蝕 | 能耐酸、耐堿、耐鹽霧腐蝕 |
| 8 | 執行標準 | Q/320211ADZ004-1996 |
四：型號與基本數據
剛體滑線標準長度為6m
| 型號 | 截面積mm2 | 額定載流量A | 銅導軌質量kg/m | |
| DHKS | DHKS-85 | 85 | 300 | 0.774 |
| DHKS-110 | 110 | 400 | 0.988 | |
| DHKS-170 | 170 | 500 | 1.534 | |
| DHKS-200 | 200 | 630 | 1.798 | |
| DHKS-240 | 240 | 750 | 2.174 | |
| DHKS-325 | 325 | 1000 | 2.960 | |
| DHKS-540 | 540 | 1600 | 4.918 | |
| DHKAD | DHKA-85 | 85 | 2000 | 0.774 |
| DHKA-110 | 110 | 2150 | 0.988 | |
| DHKA-170 | 170 | 2250 | 1.534 | |
| DHKA-200 | 200 | 2300 | 1.798 | |
| DHKA-240 | 240 | 2450 | 2.174 | |
| DHKA-325 | 325 | 2600 | 2.960 | |
| DHKA-540 | 540 | 3050 | 4.918 | |
| DHKA×2 | DHKA-85×2 | 170 | 2600 | 1.548 |
| DHKA-110×2 | 220 | 2750 | 1.975 | |
| DHKA-170×2 | 340 | 3200 | 3.067 | |
| DHKA-200×2 | 400 | 3500 | 3.596 | |
| DHKA-240×2 | 480 | 3600 | 4.347 | |
| DHKA-325×2 | 750 | 4000 | 5.920 | |
| DHKA-540×2 | 1080 | 4500 | 9.837 | |
| DKFA50 | DKFA50-50 | 50 | 225 | 1.42 |
| DKFA50-100 | 100 | 275 | 1.87 | |
| DKFA50-150 | 150 | 325 | 2.32 | |
| DKFA50-200 | 200 | 375 | 2.77 | |
| DKFA50-300 | 300 | 475 | 3.67 | |
| DKFA50-400 | 400 | 575 | 4.57 | |
| DKFA60 | DKFA60-325 | 325 | 1105 | 7.10 |
| DKFA60-500 | 500 | 1280 | 8.66 | |
| DKFA60-700 | 700 | 1480 | 10.44 | |
| DKFA60-1000 | 1000 | 1780 | 13.11 | |
| DKT50 | DKT50-550 | 550 | 1600 | 4.89 |
| DKT50-650 | 650 | 2500 | 7.56 | |
| DKT50-850 | 850 | 2500 | 7.56 | |
| DKT | DKT-5050 | 50 | 200 | 0.455 |
| DKT-65 | 65 | 300 | 0.710 | |
| DKT-80 | 80 | 300 | 0.710 | |
| DKT-100 | 100 | 380 | 0.890 | |
| DKT-120 |

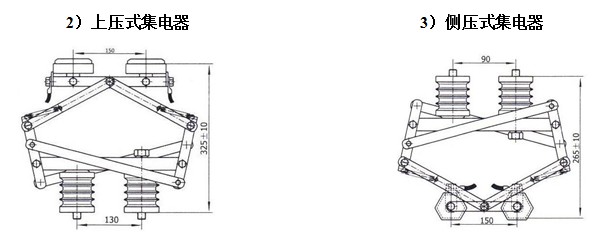

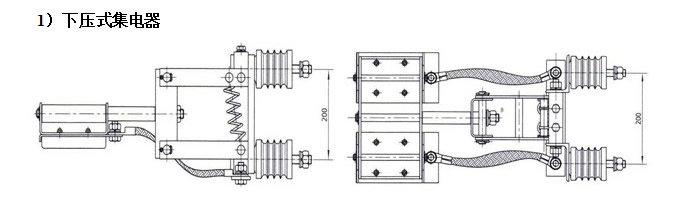

五：集電器

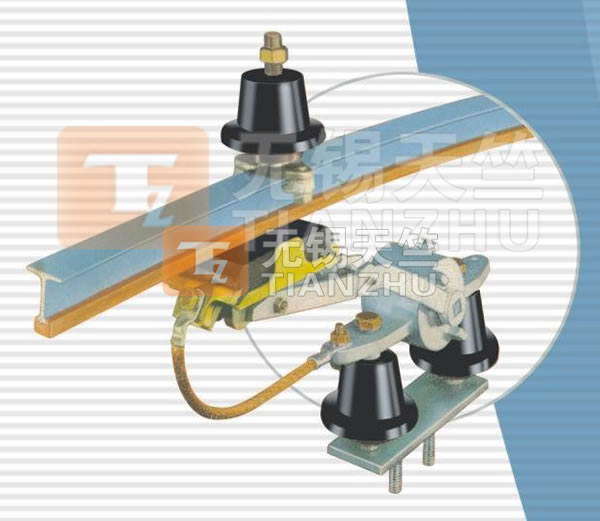

集電器是將滑線中的電能通過滑動接觸輸送給用電設備的裝置。
JDS適用DHH(DHHT)型滑線、JDC適用DHS型滑線、JDT適用所有單極滑線
| 型號 | 額定載流量A | 上壓式質量kg | 側壓式質量kg | 下壓式質量kg |
| JDK--300 | 300 | 10.4 | 9.8 | 9.5 |
| JDK-400 | 400 | 11.5 | 10.8 | 9.8 |
| JDK-600 | 600 | 19.5 | 17.8 | 16.9 |
| JDK-1000 | 1000 | 21.8 | 20.2 | 18.9 |
六：安裝附件
| 序號 | 滑線型號 附件名稱 | DHKS | DHKA | DKFA50 | DKFA60 | DKT50 | DKT |
| 1 | 導軌連接器 | KSLB | LALB | ||||
| 2 | 橋架連接器 | KSQL | LAQL | ||||
| 3 | 連接器 | KAYL50 | KAYL60 | KAYL50 | KTL | ||
| 4 | 供電器 | KSGX(C) | KAGX | KFSG50 | KFAG60 | KTG50 | KTG |
| 5 | 隔離段 | KSDD | KADD | KFDD | |||
| 6 | 溫度補償段 | KPZ | KPZ | ||||
| 7 | 懸吊器 | LTL | |||||
| 8 | 張緊器 | KTJ | |||||
| 9 | 絕緣子低壓型 | FJY | |||||
| 10 | 絕緣子高壓型 | FJY | |||||
| 11 | 支座 | FJZ | |||||
| 12 | 支架 |
八：滑線安裝注意事項
當通過以上幾個方面仍無法滿足要求或施工條件不允許時，必須采用增加軸助電纜并通過不同相之間跨接來降低滑線的阻抗。

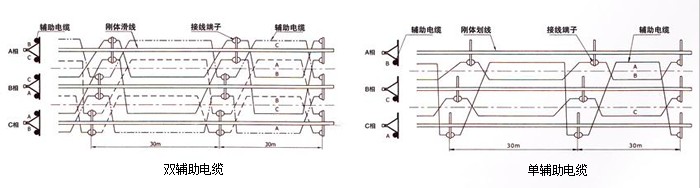

b 軸助電纜的安裝方式
輔助電纜在不同的位置有不同的安裝方式，本圖是一種安裝方式，僅供參考，可根據實際情況而設計。
熱膨脹問題的解決
溫度補償的解決主要有兩種解決方法，即分散補償法和集中補償法。
分散補償法就是在每標準長度(6m)滑線之間預留伸縮空間，伸縮空間由安裝環境溫差確定；并且在每根劃線上加一固定支撐點，其他支撐點采用浮動支撐。
集中補償，即對某一長度滑線的伸縮進行集中補償，通常采用補償裝置來補償，對于符合是或一體式滑線通常采用集中補償來解決熱膨脹的問題，拼裝式滑線通常將分散補償和集中補償結合使用。

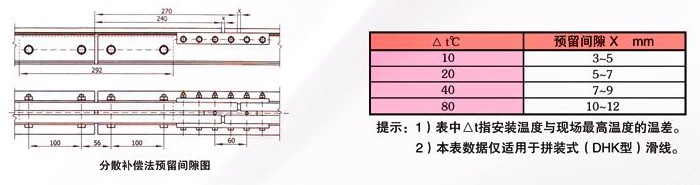

a 分放補償法
b集中補償
?集中補償條件
全年溫差大于30℃，
全線長度超過100m。
?集中補償裝置的數量及支撐件的布局
當全線長度低于100m（溫差小于20℃）時，無需安裝膨脹裝置。
當全線長度超過100m或溫差40℃>△t≤80℃，補償裝置間距L=42m；溫差△t>80℃時補償裝置間距L=28m。
?采用集中補償裝置的特別要求
必須有效控制滑線的伸縮方向，由中心向兩端伸縮。
各個膨脹裝置應均勻吸收滑線的伸縮量。
每兩個膨脹點之間中心處安裝一個月僅僅一個固定支撐。
熱膨脹問題的解決
D滑線安裝注意事項：
a拼裝式滑線
?低壓安裝時，標準相間距為400 mm，***小不得小于300 mm。
?高壓安裝時，標準相間距為500 mm，***小不得小于400 mm；
?導軌壓板間距與溫差有關，溫差低于80℃，間距為0. 5m；溫差大于80℃時，小于85mm2導軌間距為0.33m，其余為0.5m。
b體式或復合式
?低壓安裝時，標準相間距為300 mm，***小不得小于250 mm。
?高壓安裝時，相間距不得小于450 mm。
?一體式或復合式滑線全線不超過100m時，應在中心處加一固定支撐。如圖所示：

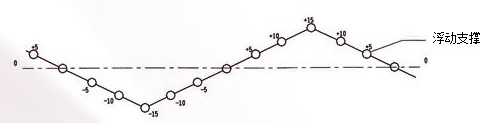

?為了使集電器碳刷磨損均勻不致出現溝槽現象，滑線按齒形方案進行安裝如圖所示：

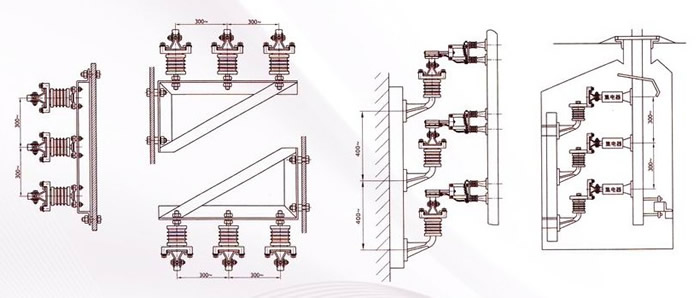

安裝舉例
滑線阻抗
?降低滑線阻抗的方法；
?增加滑線導電截面；
?增加輔助滑線或藏小相間距；
?增加供電點數量。
